بررسی کارت های ویپ سیسکو
کارت ها یا ماژول های ویپ سیسکو جهت توسعه ارتباطات تجهیزات سیسکو معرفی شده اند. ما انواع مختلفی ماژول و کارت جهت اتصال شبکه تلفنی سیسکو خود با شبکه های تلفنی دیگر در اختیار داریم.
نوع و ساختار شبکه های تلفنی سیسکو مبتنی بر IP است که اصطلاحا آن را VOIP می نامیم، حال اگر نیازمند ارتباط با زیرساخت تلفنی مخابرات یا سایر زیر ساخت های تلفنی هستیم باید سراغ کارت ها یا ماژول های ویپ سیسکو برویم.
این ماژول ها از یه سو به شبکه ی ویپ سیسکو ما متصل شده و از سمت دیگر به شبکه ی تلفنی دیگر متصل می شوند. این ماژول ها در اصل نوعی Gateway محسوب می شوند.
هر کدام از روتر های سیسکو یک سری از کارت ها را پشتیبانی می کنند. ما در وب سایت بیت به بیت انواع کارت های ویپ سیسکو را معرفی می کنیم سپس امکانات آن ها رو مورد بررسی قرار می دهیم و آن ها را از نظر سازگاری با انواع روتر های سیسکو می سنجیم.
دانستن این نکته ضروری است که این کارت ها در Call manager های سیسکو و روتر های خاصی از سیسکو نصب می شوند. روترهایی که از کارت های ویپ سیسکو پشتیبانی می کنند اصطلاحا ISR (Integrated Service Routers) هستند که می توان روی این روتر ها سرویس های تلفنی راه اندای کرد.

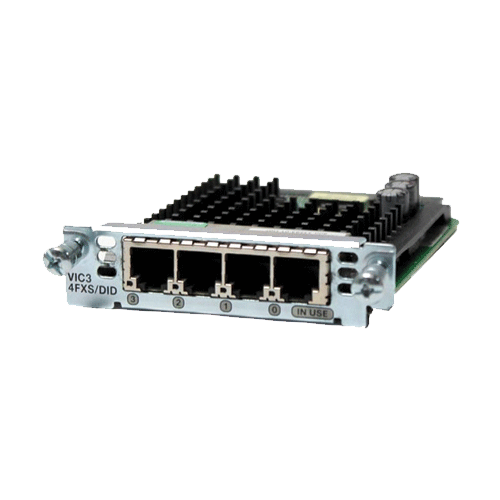

بررسی کارت ویپ سیسکو VIC3-4FXS
در صورتی که CME دارید یا تلفنی سرویس را روی روتر های ISR راه اندازی کرده اید،در اصل شما یک شبکه ی تلفنی مبتنی بر IP یا همان VOIP سیسکو دارید. در این شبکه ی تلفنی جایی برای تلفن های آنالوگ وجود ندارد زیرا ساختار بوق آنالوگ در این شبکه معنا ندارد. حال اگر بخواهیم در این شبکه تلفن آنالوگ و یا دستگاه فکس داشته باشیم، نیاز به کارت هایی داریم که بتواند بسته های IP را به بوق آنالوگ تبدیل کند و بوق تولید کند. کارت ویپ سیسکو VIC3-4FXS می تواند این کار را انجام دهد. به کمک این کارت شما می توانید ۴ بوق آنالوگ تولید کنید و دستگاه هایی مثل فکس را به آن وصل کنید.. مقاله ی اصلی این محصول را می توانید در سایت های معتبر ببینید.
ما در چند مثال استفاده ی این کارت را مشخص می کنیم.
مثال اول :
اگر بخواهیم داخل شبکه ی تلفنی سیسکو خود فکس راه اندازی کنیم راه اول استفاده از فکس های IP است که خیلی گران است ولی با استفاده از کارت ویپ سیسکو VIC3-4FXS براحتی می توانیم بوق آنالوگ تولید کنیم و فکس را به آن وصل کنیم.
مثال دوم :
در سناریو خیلی حرفه ای تر، فرض کنید به کمک کارت ویپ سیسکو VIC3-4FXS چهار عدد بوق آنالوگ تولید کرده ایم. حال این ۴ بوق تولید شده را به عنوان بوق شهری به شهری های سانترال پاناسونیک معرفی می کنیم و با این ترفند یک ارتباط ۴ لاینه بین سانترال پاناسونیک و سیستم تلفنی ویپ سیسکو راه اندازی می کنیم.
بررسی نام کارت ویپ سیسکو VIC3-4FXS
VIC3-4FXX :
VIC نمایانگر نسل این کارت می باشد، به کمک این نماد می توانیم متوجه شویم که کارتFXS ما روی چه مدل روتر هایی ساپورت میشود. فعلا سه نسل از VIC تحت عنوان VIC1 ، VIC2 و VIC3 موجود است که کارت ما از نوع VIC3 می باشد.
پس کارت را می توان در روترهای سیسکو ۲۸۱۱، ۲۸۲۱، ۲۸۵۱، ۲۹۱۱، ۲۹۲۱، ۲۹۵۱، ۳۸۲۵، ۳۸۴۵، ۳۹۲۵ و ۳۹۴۵ استفاده کرد.
VIC3-4FXS :
این عدد نمایانگر تعداد پورت های کارت ویپ سیسکو VIC3-4FXS است که نوع این پورت ها RJ11 می باشد زیرا باید بوق آنالوگ دریافت کنیم.
VIC3-4FXS :
کارت ها می توانند FXS و FXO باشند .اینها دو عبارت بسیار مهم در زمینه ی ارتباط ویپ سیسکو با خطوط آنالوگ هستند.
FXS یا Foreign Exchange Station به این معناست که ما بوق آنالوگ تولید می کنیم و آن را در اختیار دستگاه هایی قرار می دهیم که فقط منتظر بوق آنالوگ هستند تا کار کنند و ذاتا دستگاه هایی آنالوگ هستند و الان نیاز است که به شبکه ویپ سیسکو ما وصل شوند.از مهمترین این دستگاه ها می توان به فکس و تلفن داخلی آنالوگ اشاره کرد.
FXO یا Foreign Exchange Office در واقع کارت هایی هستند که بوق تولید نمی کنند بلکه بوق را دریافت میکنند. در اصطلاح پذیرنده ی بوق های آنالوگ هستند. یکی از بوق های آنالوگی که دستگاه های ویپ سیسکو دوست دارند دریافت کنند خطوط شهری مخابرات یا PSTN است. از انواع دیگر این بوق ها می توان به بوقی اشاره کرد که از یک سانترال آمده و قرار بوده یک تلفن داخلی آنالوگ را روشن کند که ما سیم آن را از پشت تلفن کشیده ایم و به کارت FXO خود وصل کرده ایم تا پذیرای این بوق باشد.
شکل زیر به راحتی مفهوم و تفاوت FXO با FXS را می رساند که این تصویر را از سایت پرشین ویپ شاپ در اینجا قرار می دهیم.
با این اوصاف و با توجه به آنچه قبل تر در مورد کارت ویپ سیسکو VIC3-4FXS گفته ایم این کارت از نوع FXS است و تولید کننده ی بوق آنالوگ است.
نکته ی خیلی مهم :
اگر می خواهید این کارت کار کند باید PVDM داشته باشید.
